[论文精读] RegCache：Vision Encoder 做激活量化，为什么需要 Prefixing Registers

论文：Activation Quantization of Vision Encoders Needs Prefixing Registers，提出方法 RegCache。

上一篇《Vision Transformers Need Registers》说的是：ViT 会把背景 patch 临时当作工作寄存器，导致空间特征图里出现异常热点。这篇论文继续追踪这些寄存器型 token，发现它们还有一个很现实的后果：它们会把 Vision Encoder 的激活量化范围撑得非常大，导致 INT8 甚至 INT4 推理精度显著下降。

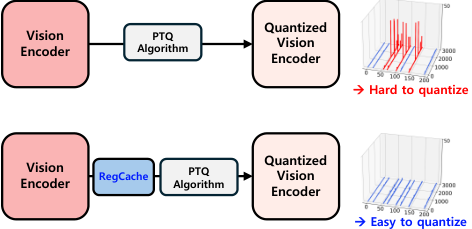

作者的解决方案是一个 training-free 的插件：提前从视觉编码器里找到稳定的 outlier token，把它们缓存成 register，在中间层作为 prefix 注入；同时删除推理过程中残留的异常 token。

flowchart LR
  A[预训练 Vision Encoder] --> B[中层 patch sink / activation outlier]
  B --> C[量化 scale 被极值拉大]
  C --> D[低 bit 精度下降]
  E[RegCache: cached KV prefix] --> F[外部工作空间]
  F --> G[删除残留内部 sink]
  G --> H[缩小动态范围，改善 PTQ]

论文信息

一句话总结：视觉编码器里的 outlier token 就像量化器眼中的几个“超大垃圾值”；RegCache 给它们准备专用寄存器并清理残留 outlier，让普通 token 获得更合理的量化范围。

先说清楚：量化为什么怕 outlier

激活量化通常要把浮点数映射到有限的整数范围。以对称量化为例，量化 scale 取决于激活的最大绝对值：

scale = max(abs(activation)) / quantization_level

如果大多数激活都在 [-2, 2]，但只有几个 token 达到 100，量化器就必须覆盖 [-100, 100]：

普通 activation:  -2 ~ 2
少数 outlier:   -100 ~ 100
量化范围:       -100 ~ 100

结果是绝大多数普通 activation 只能挤在很少的量化级别里，rounding error 变大。比特数越低，这个问题越严重：

FP16 -> 基本保留原始分布
INT8 -> 可能已经受到 outlier 影响
INT4  -> 少数 outlier 可能主导整个量化范围

统一 per-tensor quantization 可近似写成 (\hat a=s\cdot\mathrm{clip}(\mathrm{round}(a/s)))，其中 (s) 与 (\max|a|) 成正比。极少数极大 token 令 (s) 变粗，普通 activation 的有效量化 bin 被压缩。RegCache 的目标不是让所有激活变小，而是把承担内部计算的大幅值状态迁到可控位置，使 patch token 不再主导范围。

因此，视觉模型量化不只是“把权重从 FP16 换成 INT8”。激活分布是否适合量化，往往决定了低比特模型最终能不能用。

Vision Encoder 的 outlier 从哪里来

论文观察到，CLIP、SigLIP、DINOv2 等 Vision Encoder 会在中间层产生一些异常高范数 token。它们有几个特点：

• 数值幅度远高于普通 token；
• 通常出现在背景或低语义区域；
• 会吸引异常多的 attention；
• 在不同图片之间具有很高的相似性；
• 往往在中间层而不是第一层就出现。

最后一点很关键。LLM 里的 attention sink 经常来自 BOS、SEP 等一开始就存在的特殊 token；视觉编码器的输入则只是图像 patch，模型要先经过几层处理，才能判断哪些 patch 没有明确语义。因此 Vision Encoder 的 sink token 通常在中间层逐渐形成。

论文还做了前景/背景实验：把图像背景去掉后，outlier 会更早出现；只保留背景时，outlier 行为仍然相近。这支持了作者的判断：模型在寻找“语义上没有用、适合承担内部计算”的位置。

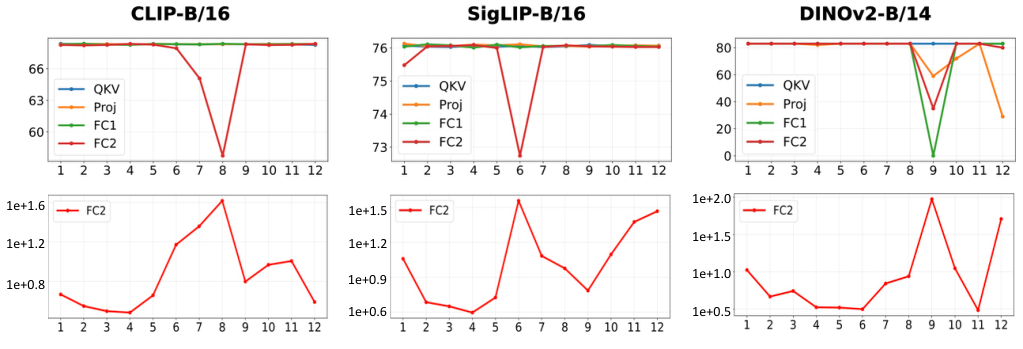

图的上排是“仅量化一个层”时的零样本精度，下排是同一位置 FC2 输入的最大 token norm。两者在一两个中间 block同步恶化：量化敏感层要靠测量选出，不能只凭层号猜；prefix 也应从敏感层之前的中段开始，而不是照搬 LLM 从第一层前缀化的做法。

一个重要观察：outlier 可以复用

如果每张图的 outlier 都完全不同，就无法提前准备 register。但论文发现，不同图片里的 outlier token 很相似：

普通 token 的平均 cosine similarity: 约 0.26
outlier token 的平均 cosine similarity: 约 0.89

这意味着 outlier 中有相当一部分内容并不依赖当前图像，而是视觉编码器在多个输入上都会产生的共享中间状态。

作者因此提出一个核心假设：

一张图片中间层产生的 sink token，可以作为另一张图片的通用 register。

这就把“模型运行时随机占用背景 patch”的行为，转化成了“提前缓存一组可复用的寄存器”。

这不是仅凭直觉的假设：SigLIP-B/16 中，outlier token 跨图像的平均 cosine similarity 为 0.89 +/- 0.07，普通 token 只有 0.26 +/- 0.10。相似的是表示状态，而不是图像中的固定坐标，因此 cache 能跨图像使用，而非记住某个背景模板。

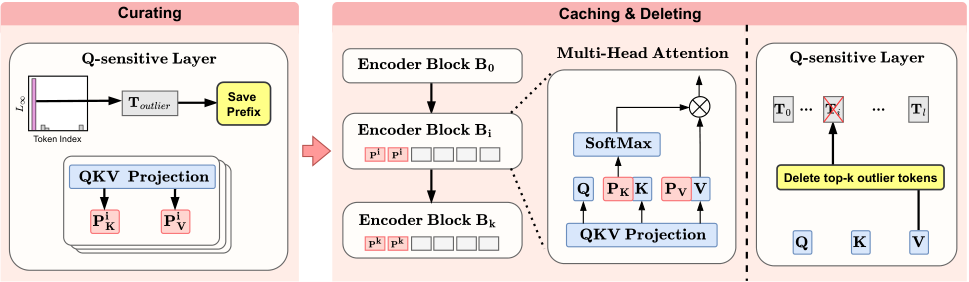

RegCache 的三个步骤

RegCache 主要由三步组成：

1. Curating：从校准数据中找出稳定的 outlier token
2. Caching：把它们保存成中间层的 prefix KV cache
3. Deleting：删除测试图中剩余的高范数 sink token

1. Curating：找出 register candidate

作者先用少量参考图片运行视觉编码器，统计各层 token 的范数和量化敏感性，定位容易出现 outlier 的 block。

然后从这些量化敏感层的输入中找出高范数 token，作为 register candidate。由于这些 token 在不同图片间高度相似，可以对它们做聚合，形成对输入内容不太敏感的通用 register。

这里的 register 不是重新训练出来的参数，而是从现有模型激活中抽取并缓存的 token 表示。

原文默认从 ImageNet-1k 训练集抽 50,000 张图，在目标层和其前至多三个 block 中收集候选，每层取 top-100。先测每层单独量化造成的精度跌幅得到量化敏感层 (l_q)，再从该处激活中选最大范数 token。没有标签时，也可以搜索最小化 FP32 与量化输出 feature 之间 reconstruction MSE 的配置，附录结果显示这种 label-free 选择仍有平均收益。

2. Middle-layer prefixing：在中间层注入

推理时，RegCache 把缓存的 register 作为 prefix token 加到中间层 attention 的 KV 中。它不像普通输入 patch 那样代表图像内容，而是一个可以吸收 attention、承接中间计算的外部工作区。

具体而言，先用未量化模型对候选 token 计算各层 K/V，再平均为 (K_{reg},V_{reg})。量化推理中把 cache 复制 (\tau) 次并拼到 attention 的 Key/Value 序列，论文在 (\tau=1\ldots15) 内搜索。注入的是 KV 而不是完整的可继续更新 token，因此无需为额外 token 重新跑一遍完整 block。

相比 LLM 里从第一层开始 prefix，RegCache 只在 Vision Encoder 的中间到后续层使用 prefix：

early layers:
  不注入，保留原始视觉 patch 建模

middle layers:
  插入 cached registers

later layers:
  继续使用这些 register，减少 patch outlier

这正是论文标题里的 Prefixing Registers。它不是把整个模型改成带 registers 的新模型，而是在量化部署阶段临时把工作寄存器插进去。

3. Token deletion：删除剩余 sink

prefix register 并不能保证原始 patch token 中不再出现异常值。因此 RegCache 会在最量化敏感的 block 中计算 token 的异常程度，删除 top-k 高范数 token。

可以把这一步理解成：

cached registers: 给模型稳定的工作空间
token deletion:   清掉原始输入里残留的异常工作空间

这两个动作是配套的。如果只删除而不提供 register，模型可能会在别的位置重新制造 outlier；如果只 prefix 而不删除，残留的异常 patch 仍可能撑大量化范围。

对检测、分割等固定网格任务，不能因为删除 token 就破坏空间布局。论文在 ADE20K 的补充实验以邻域 patch embedding 的均值回填被删位置；SigLIP-B/16 的 W8A8 mIoU 从 naive 的 30.30 升至 32.46，接近 FP32 的 32.85。这是部署 dense task 的必要条件，不是可选优化。

它和上一篇 registers 论文有什么区别

两篇论文解决的是同一类现象的不同后果。

可以把流程串起来：

没有专用工作空间
  -> 背景 patch 被借用
  -> 产生高范数 sink token
  -> 空间特征出现热点
  -> 激活量化范围被撑大
  -> INT4 / INT8 误差增加

上一篇从模型训练和特征表达角度修复；RegCache 则从量化部署角度修复，而且不要求重新训练原始 Vision Encoder。

实验结论

作者将 RegCache 叠加到多种 Vision Transformer PTQ 方法上，并测试了 CLIP、OpenCLIP、SigLIP、SigLIP2 和 DINOv2。

整体结论比较一致：

• ImageNet zero-shot 分类精度提高；
• MS-COCO 图文检索效果提高；
• 4 bit 下收益最明显；
• 6 bit、8 bit 下也能减少量化损失；
• 对不同 Vision Encoder 和不同 PTQ 方法具有可迁移性；
• 在 Qwen3-VL 等 VLM 的低比特视觉输入链路中也有效。

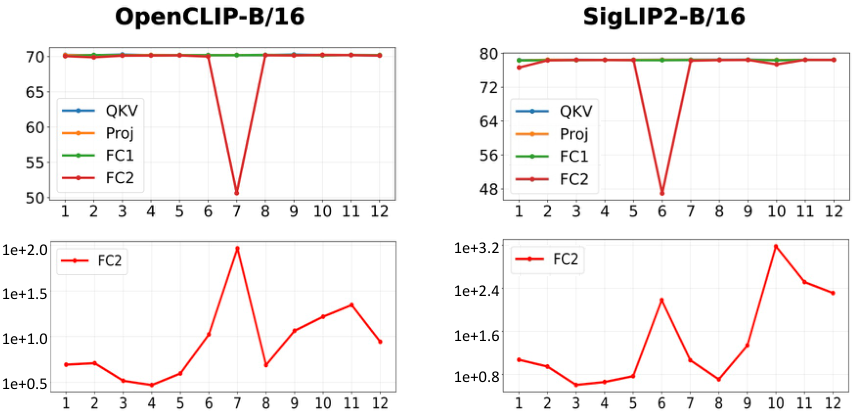

图中红线显示的 FC2 层同时是异常范数尖峰和量化敏感点。下面的消融比笼统地说“有效”更说明组件为何缺一不可：

不同 encoder 单独应用某一步的方向甚至相反，而组合都最好。因此不能将 RegCache 简化为 outlier clipping。CLIP-B/16 的 W8A8 中，naive 为 34.01，随机 prefix 为 54.18，直接 clipping 为 47.29，RegCache 为 59.71。候选筛选与平均、前缀位置以及删除步骤共同构成方法。

动态范围也确实收窄：敏感层输入的平均最大 token norm，CLIP 从 41.38 -> 11.45，OpenCLIP 92.78 -> 9.64，SigLIP 35.82 -> 3.64，SigLIP2 148.20 -> 15.16。收益在 4/6 bit 最显著；高 bit 或强 PTQ 基线的余量较小，DINOv2 的少数 W8A8 设置还有轻微退化。

论文的重点不是“RegCache 让浮点模型变强”，而是：当模型必须进入低比特部署时，它能减少 outlier 造成的额外损失。尤其是在 INT4 这类极端设置下，普通 PTQ 很容易失去大量语义能力，而 RegCache 能把一部分精度找回来。

工程上怎么理解

如果把量化部署类比成把一张表格压缩成有限精度：

普通 token: 正常数据
outlier token: 少数极端值
quantizer: 为极端值扩大整张表的范围

RegCache 做的事情相当于：

把极端值集中放进单独的缓存区
让主数据区域使用更紧凑的数值范围
必要时删除输入中的异常项

它的运行时开销主要是少量 token 的插入与删除，通常比重新训练一个量化感知模型便宜得多。对于手机端、边缘设备和 VLM 场景，Vision Encoder 往往要处理大量图片或视频帧，这种无需训练的修补具有实际价值。

TensorRT/A6000、batch 64 测试中，CLIP-B/16 INT8 从 60.64 ms 变为 61.27 ms（+1.04%），SigLIP-B/16 为 +1.54%。但 calibration 并非免费：用 naive RTN 在 RTX 4090 上完整搜索一次约需 1 小时。生产系统应把 sensitive layer / prefix start / prefix count / delete count / cache 当作每个 encoder 与每个量化后端的离线配置，而不是全模型共用一套数字。

实现检查清单

# 离线 calibration
lq = argmax_layer_accuracy_drop(model, quantizer, reference_data)
candidates = collect_top_norm_tokens(model_fp, reference_data, layers_before(lq))
kv_cache = average_kv(model_fp, candidates)
prefix_count, delete_count = search(reference_data, quantized_model, kv_cache)

# 在线 inference
for block in transformer:
    if block == lq:
        remove_top_linf_patch_tokens(delete_count)  # 不删除 CLS / prefix
    if block >= prefix_start:
        append_cached_kv(kv_cache[block], prefix_count)
    run_quantized_block(block)

• 每张图独立选择待删 patch，不能用 batch 级 top-k。
• 明确删除发生在 pre/post-norm 的哪一个张量；校准和部署必须一致。
• K/V prefix 的 dtype、layout、scale 要与 attention kernel 一致。
• dense task 应回填 token 或维护位置映射；分类用的“直接缩短序列”不可盲目迁移。

局限和注意事项

RegCache 不是通用的“所有模型都自动变成 INT4”的方案。

第一，它需要通过校准数据定位量化敏感层和稳定的 register candidate。第二，prefix 的层位置、register 数量和删除 token 数量仍需要针对模型验证。第三，token deletion 可能改变视觉 token 数量，因此下游模块如果依赖固定 token 布局，需要确认接口处理方式。最后，论文主要验证的是视觉编码器和 VLM 视觉链路，不能直接推断同样策略对任意 Transformer 都有效。

还应注意，RegCache 为 activation quantization 设计，weight-only 的主要瓶颈不同；对医疗、遥感或极端分辨率等专业域，ImageNet cache 即使在论文中体现一定泛化，也不应替代本域 calibration。

总结

这篇论文的核心链条是：

ViT 的隐式工作寄存器
  -> 中间层高范数 outlier
  -> activation quantization range 变宽
  -> 低比特量化误差变大

RegCache 的处理方式是：

缓存稳定的 register token
  -> 在中间层 prefix
  -> 删除残留的 outlier token
  -> 让普通视觉 token 更容易量化

最值得记住的一句话是：Vision Encoder 的 registers 不只是特征图问题，也是量化问题。 当模型要从 FP16 走向 INT8、INT6 甚至 INT4 时，先处理这些寄存器型 outlier，往往比单纯更换量化公式更直接。
